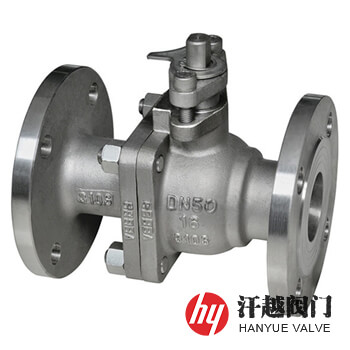

310S球閥產品概述
310S球閥是一種殼體和內件采用310S或S31008及06Cr25Ni20等材質鑄造或鍛造成型，宜安裝在耐熱性的高熱或超高溫管線系統中用來切斷、分配和改變介質流通方向的球閥，其可根據不同的使用溫度設計成長頸結構，使得驅動裝置遠離介質，以防溫度太高，操作機構失效或操作人員被灼傷。該閥所使用的材料屬奧氏體鉻鎳不銹鋼，化學成分為碳≤0.08%、硫≤1.5%、錳≤2.00%、磷≤0.045%、硫≤0.030%、鎳19.00~ 22.00%、鉻24.00~26.00%，因鋼中鉻和鎳含量較高，并添加了鉬、鎢、鈮和鈦等元素，其組織為面心立方結構，而使它擁有較高的蠕變強度，在高溫下能持續作業，具有很好的耐氧化性、耐腐蝕性和熱強性能。本產品按結構型式可以分為浮動球和固定球兩種，按功能分，有二通開關閥、三通和四通換向閥及調節型球閥等。
310S球閥部件材料
| 序號 | 部件名稱 | 材料名稱 | |||
| 1 | 閥 體 | 310S | S31008 | 06Cr25Ni20 | 0Cr25Ni20 |
| 2 | 左 閥 體 | 310S | S31008 | 06Cr25Ni20 | 0Cr25Ni20 |
| 3 | 閥 桿 | 310S | S31008 | 06Cr25Ni20 | 0Cr25Ni20 |
| 4 | 球 體 | 310S+HF | S31008+HF | 06Cr25Ni20+HF | 0Cr25Ni20+HF |
| 5 | 閥 座 | 310S+HF | S31008+HF | 06Cr25Ni20+HF | 0Cr25Ni20+HF |
| 6 | 填 料 | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE |
| 7 | 填料壓板 | 310S | S31008 | 06Cr25Ni20 | 0Cr25Ni20 |
| 8 | 蝶形彈簧 | Inconel X-750 | Inconel X-750 | Inconel X-750 | Inconel X-750 |
310S球閥技術參數
| 公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 6.3 |
| 殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 9.45 |
| 高壓液體密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 6.93 |
| 低壓氣體密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | GB/T 12237、GB/T 21385、ASME B16.34、API 608、API 6D | |||
| 結構長度 | GB/T 12221、ASME B16.10、API 6D | |||
| 連接法蘭 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | |||
| 檢驗試驗 | GB/T 26480、JB/T 9092、API 598、API 6D | |||
310S球閥主要尺寸
| 公稱壓力 PN | 公稱通徑 DN | 外形及連接尺寸/mm | |||||
| L | D | D1 | D2 | b-f | Z-?d | ||
| 16 | 15 | 130 | 95 | 65 | 45 | 16-2 | 4-14 |
| 20 | 140 | 105 | 75 | 58 | 18-2 | 4-14 | |
| 25 | 150 | 115 | 85 | 68 | 18-2 | 4-14 | |
| 32 | 165 | 140 | 100 | 78 | 18-2 | 4-18 | |
| 40 | 180 | 150 | 110 | 88 | 18-2 | 4-18 | |
| 50 | 200 | 165 | 125 | 102 | 18-2 | 4-18 | |
| 65 | 220 | 185 | 145 | 122 | 18-2 | 8-18 | |
| 80 | 250 | 200 | 160 | 138 | 20-2 | 8-18 | |
| 100 | 280 | 220 | 180 | 158 | 20-2 | 8-18 | |
| 125 | 320 | 250 | 210 | 188 | 22-2 | 8-18 | |
| 150 | 360 | 285 | 240 | 212 | 22-2 | 8-22 | |
| 200 | 400 | 340 | 295 | 268 | 24-2 | 12-22 | |
| 表中為HG/T 20592-2009標準PN16法蘭連接浮動球球閥外形尺寸，如需其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||
310S球閥結構圖
我廠還生產310S固定球球閥、310S三通球閥、310S偏心半球閥和V型球閥等。如你需訂購我廠其他不銹鋼球閥產品，咨詢時請說明公稱尺寸、公稱壓力、閥體和內件材質、使用溫度、法蘭標準及密封面形式等。
