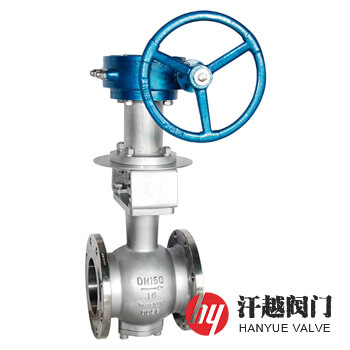

Inconel600偏心半球閥產品概述
Inconel600偏心半球閥是一種主要承壓件和控壓件采用Inconel 600或Alloy 600及相近牌號ASTM A494 CY40等鑄件或鍛件加工而成的鎳基高溫合金偏心半球閥，該鋼種高鉻成分使其擁有耐硫化物和高溫氧化條件或腐蝕性溶液的能力，同時，較高的鎳含量使它能耐很多有機和無機化學腐蝕，并且能從根本上對氯離子應力腐蝕開裂免疫。該閥為偏心結構設計，利用半球體繞閥桿的軸線旋轉90°達到開啟和關閉的目的，當閥瓣關閉時，球體與閥座密封面之間為楔式密封形式，能夠很好地切掉黏附在閥球密封面上的固體顆粒，因此具有很好的自清潔功能，由于擁有這些特性，所以，本產品被廣泛應用在高溫、氧化和有腐蝕的工況場合，用以含固體顆粒等雜質流體的控制。
Inconel600偏心半球閥部件材料
| 序號 | 部件名稱 | 材料名稱 | |||
| 1 | 閥 體 | INCONEL 600 | ALLOY 600 | ASTM A494 CY40 | UNS N06040 |
| 2 | 上 閥 桿 | INCONEL 600 | INCONEL 600 | INCONEL 600 | INCONEL 600 |
| 3 | 下 閥 桿 | INCONEL 600 | INCONEL 600 | INCONEL 600 | INCONEL 600 |
| 4 | 半 球 體 | INCONEL 600 | ALLOY 600 | ASTM A494 CY40 | UNS N06040 |
| 5 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、INCONEL 600+HF | |||
| 6 | 壓 圈 | INCONEL 600 | ALLOY 600 | ASTM A494 CY40 | UNS N06040 |
| 7 | 下 端 蓋 | INCONEL 600 | ALLOY 600 | ASTM A494 CY40 | UNS N06040 |
| 8 | 填 料 | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE |
| 9 | 填 料 箱 | INCONEL 600 | INCONEL 600 | INCONEL 600 | INCONEL 600 |
Inconel600偏心半球閥性能規范
| 公稱壓力Class | 150 | 300 | 600 | 900 |
| 殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 |
| 高壓液體密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 |
| 低壓氣體密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | GB/T 26146、GB/T 12237、GB/T 21385、API 608、ASME B16.34 | |||
| 結構長度 | GB/T 26146、GB/T 12221、ASME B16.10 | |||
| 法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | |||
| 檢驗試驗 | GB/T 13927、GB/T 26480、JB/T 9092、API 598 | |||
Inconel600偏心半球閥主要尺寸
| 公稱壓力 PN | 公稱尺寸 DN | 結構長度/mm | 公稱壓力 PN | 公稱尺寸 DN | 結構長度/mm | ||
| L1 | L2 | L1 | L2 | ||||
| 150 | 1 ? | 124 | 124 | 150 | 10 | 297 | 330 |
| 2 | 124 | 178 | 12 | 338 | 356 | ||
| 2 ? | 145 | 190 | 14 | 366 | 430 | ||
| 3 | 165 | 203 | 16 | 381 | 530 | ||
| 4 | 194 | 229 | 18 | 430 | 580 | ||
| 5 | 213 | 254 | 20 | 502 | 630 | ||
| 6 | 229 | 267 | 24 | 570 | 800 | ||
| 8 | 243 | 292 | 28 | 660 | 900 | ||
| 表中L1和L2分別為短、長系列的結構長度，表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | |||||||

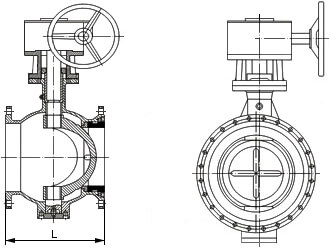

Inconel600偏心半球閥結構圖
本產品材質還可選用Inconel 625、Incoloy 825、Incoloy 800、Incoloy 800H或ASTM A494 CU5MCuC、ASTM A494 CW6MC等。如果你需訂購我廠其他偏心半球閥產品，咨詢時煩請說明型號、公稱壓力、公稱尺寸、使用介質、工作溫度等。
