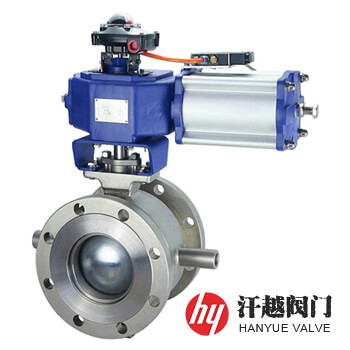

保溫V型球閥

更新時間: 2026-05-01 13:35:22

產品型號: BVQ47H、BVQ47Y、BV6Q47H、BV6Q47Y

常用材質: WCB、CF8、CF3、CF8M、CF3M

公稱尺寸: DN25 ~ DN500、NPS1 ~ NPS20

公稱壓力: PN10 ~ PN50、Class150 ~ Class300

產品簡介: 保溫V型球閥是一種帶有V形切口的閥芯，并在閥體外部焊接一層保溫夾套，具有節流特性和流量調節及保溫保冷功能的夾套球閥，其適用于易結晶，含纖維及固體顆粒狀介質的工況。

保溫V型球閥產品概述

保溫V型球閥是一種帶有V型切口的閥芯，并在閥體外部焊接一層保溫夾套，具有節流特性和流量調節及保溫保冷功能的夾套球閥，其通過夾套兩側的保溫加熱流體入口和出口與外接蒸汽或熱油等管道相連接，以對整個閥體進行流動加熱，從而使閥門保持在合適的溫度，防止易凝固或結晶的介質附著在球體和閥座表面，影響閥門開啟或關閉。該閥閥芯為一側開V形缺口的半球體，并在其表面進行噴焊或堆焊硬質合金，達到耐磨，耐腐蝕，且密封面可輕易剪碎煤渣，礦渣等顆粒介質而不會磨損。本產品由于V型球和閥座之間是無間隙回轉，所以具有很大的剪切力及自清潔性能，尤其適用于易凝固或結晶，含纖維性或有微小固體雜質的懸濁液及固態顆粒狀介質的工況系統控制中。

保溫V型球閥部件材料

序號	部件名稱	材料名稱
1	閥體	WCB	CF8	CF3	CF8M	CF3M
2	閥座	304+HF	304+HF	304L+HF	316+HF	316L+HF
3	球體	CF8+HF	CF8+HF	CF3+HF	CF8M+HF	CF3M+HF
4	上下閥桿	2Cr13	304	304L	316	316L
5	填料	GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE
6	填料壓蓋	WCB	CF8	CF3	CF8M	CF3M
7	壓圈	WCB	CF8	CF3	CF8M	CF3M
8	下端蓋	WCB	CF8	CF3	CF8M	CF3M
9	保溫夾套	Q235B	304	304	304	304

保溫V型球閥技術規范

公稱壓力PN(MPa)	1.6	2.5	4.0	6.3	10.0
殼體試驗壓力(MPa)	2.4	3.75	6.0	9.45	15.0
高壓液體密封試驗壓力(MPa)	1.76	2.75	4.4	6.93	11.0
低壓氣體密封試驗壓力(MPa)	0.4~0.7	0.4~0.7	0.4~0.7	0.4~0.7	0.4~0.7
設計制造	JB/T 13458、JB/T 13517、GB/T 12237、GB/T 21385、API 608、ASME B16.34
結構長度	JB/T 13458、JB/T 13517、GB/T 12221、ASME B16.10
法蘭標準	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗試驗	GB/T 13927、GB/T 26480、JB/T 9092、API 598

保溫V型球閥主要尺寸

公稱壓力 PN	公稱通徑 DN	外形尺寸/mm
公稱壓力 PN	公稱通徑 DN	d1	L	L1	H	H1
16	25	38	102	51	81	73
	32	45	102	51	86	78
	40	50	114	57	90	80
	50	62	124	62	93	90
	65	73	145	72.5	108	105
	80	90	165	82.5	123	118
	100	115	194	97	138	130
	125	134	194	97	148	145
	150	164	229	114.5	170	170
	200	206	243	121.5	200	201
	250	260	297	148.5	240	237
	300	316	338	169	286	282
	350	372	400	200	330	337
	400	420	400	200	367	372
	450	470	520	260	422	432
	500	516	600	300	490	498
表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！

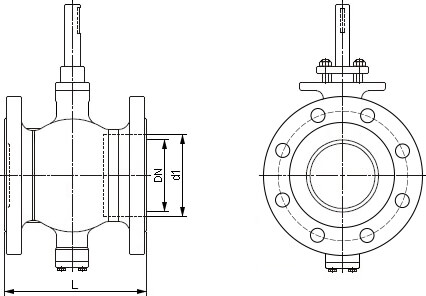

保溫V型球閥結構圖

保溫V型球閥結構示意圖

如果你需訂購我廠保溫球閥系列產品，咨詢時煩請說明公稱壓力、公稱尺寸、閥體和內件材質、使用介質、工作溫度及驅動方式等，本產品端部連接方式有法蘭和對夾兩種。
