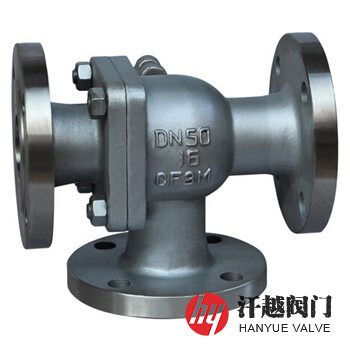

L型三通球閥產品概述
L型三通球閥的閥體上有三個流體通道，球體連通了兩個垂直交叉成90度方向的流道，形狀呈L形，其主要適用于管路中介質流向的切換，它以中間的入口端作為公共端，可連接另外兩出口端的任一端(即能夠使相互垂直的兩個流道接通)，但不能同時將進、出口兩端的流體截?cái)啵膊豢梢杂糜趦沙隹谕ǖ赖倪B通。該閥通過驅動裝置帶動球體轉動90°角則可將進料口的物料從左出料口切換至右出料口，反之亦然。本產品公稱尺寸不大于DN200的通常采用兩閥座，浮動球結構設計，密封座分別置于兩側的出料口處，而對于公稱尺寸大于DN200則要做成固定球，浮動閥座的型式，具有外型美觀、結構緊湊合理、密封性能好及較低的操作扭矩等特點。
L型三通球閥部件材料
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 閥 體 | ASTM A216 WCB | ASTM A351 CF8 | ASTM A351 CF3 | ASTM A351 CF8M | ASTM A351 CF3M |
| 2 | 閥 蓋 | ASTM A216 WCB | ASTM A351 CF8 | ASTM A351 CF3 | ASTM A351 CF8M | ASTM A351 CF3M |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SST+HF | ||||
| 4 | 球 體 | ASTM A182 F304 | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L |
| 5 | 閥 桿 | ASTM A182 F6a | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L |
| 6 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | ||||
| 7 | 螺 柱 | ASTM A193 B7 | ASTM A193 B8 | ASTM A193 B8 | ASTM A193 B8M | ASTM A193 B8M |
| 8 | 螺 母 | ASTM A194 2H | ASTM A194 8 | ASTM A194 8 | ASTM A194 8M | ASTM A194 8M |
L型三通球閥技術規范
| 公稱壓力Class | 150 | 300 | 600 | 900 | 1500 |
| 殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 | 39.2 |
| 高壓液體密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 | 28.6 |
| 低壓氣體密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | GB/T 12237、GB/T 21385、API 608、ASME B16.34 | ||||
| 結構長度 | 按本廠標準Q/CB的規定或按訂貨合同要求 | ||||
| 法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
| 檢驗試驗 | GB/T 26480、JB/T 9092、API 598 | ||||
L型三通球閥主要尺寸
| 公稱壓力 Class | 公稱尺寸 NPS | 結構尺寸/mm | 公稱壓力 Class | 公稱尺寸 NPS | 結構尺寸/mm | ||
| L | L1 | L | L1 | ||||
| 150 | 1 | 180 | 90 | 150 | 4 | 320 | 160 |
| 1 ? | 200 | 100 | 5 | 380 | 190 | ||
| 1 ? | 220 | 110 | 6 | 440 | 220 | ||
| 2 | 240 | 120 | 8 | 550 | 275 | ||
| 2 ? | 260 | 130 | 10 | 670 | 335 | ||
| 3 | 280 | 140 | 12 | 720 | 425 | ||
| 表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||
L型三通球閥結構圖
如果你需訂購我廠其他三通球閥產品，咨詢時煩請注明規格型號，或說明公稱通徑、公稱壓力、閥體和內件材質、使用介質、工作溫度及驅動方式等。本產品只能連接相互正交的兩條管道，不能同時保持第三條管道的相互連通，只起分配作用。
