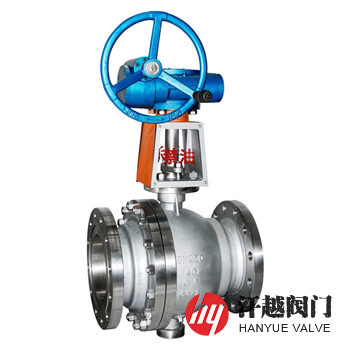

氧氣球閥產品概述
氧氣球閥是種適用于工作壓力不大于21.0MPa，公稱尺寸為DN10~DN1000(NPS?~NPS40)，氧氣介質溫度為-29℃~200℃、露點不高于-30℃，純度(體積分數)大于23.5%的氧氣用球閥。其左右閥體采用高強度螺栓連接，連接處設置密封墊片，以保證無外泄漏，球體上下的支撐軸由支撐板固定在右閥體上，采用固定球支撐板結構，球體與支撐板采用低磨擦系數軸承，實現低扭矩設計。該閥閥桿填料支架部位設有PMMA材料油塵防罩，以防止灰塵和油污等雜質進入閥桿和閥體內，不會對閥門造成污染，不存在危險隱患。
氧氣球閥在裝配前對所有零件都進行過除銹、禁油脫脂處理，金屬材料采用三氯化二乙烯、二氯乙烷、三氯乙烯、丙酮、酒精或其他無機非可燃清洗劑等脫脂溶劑或超聲波方法去除零件表面油污，而非金屬材料則用常溫脫脂，即浸入脫脂劑內1.5h~2h，取出后懸掛在空氣流通處或通風裝置內吹干，直到無脫脂劑氣味為止，在裝配試壓后再對閥門通道進行一次脫脂處理。本產品不僅具有普通球閥的功能，還具有防火防靜電、自動卸壓功能及閥腔內部光滑、防塵、禁油等特點，因此被廣泛應用于鋼鐵、冶金、煤化工等行業。
氧氣球閥部件材料
| 序號 | 部件名稱 | 材料名稱 | |||||
| 1 | 閥 體 | CF8 | CF3 | CF8M | CF3M | Monel 400 | Monel K-500 |
| 2 | 支 撐 圈 | 304 | 304L | 316 | 316L | Monel 400 | Monel K-500 |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、MONEL、SS+HF | |||||
| 4 | 球 體 | 304 | 304L | 316 | 316L | Monel 400 | Monel K-500 |
| 5 | 閥 桿 | 304 | 304L | 316 | 316L | Monel 400 | Monel K-500 |
| 6 | 固 定 軸 | 304 | 304L | 316 | 316L | Monel 400 | Monel K-500 |
| 7 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON | |||||
| 8 | 填料壓板 | CF8 | CF3 | CF8M | CF3M | Monel 400 | Monel K-500 |
| 9 | 連 接 體 | CF8 | CF3 | CF8M | CF3M | Monel 400 | Monel K-500 |
氧氣球閥性能規范
| 公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 6.3 | 10.0 | 16.0 |
| 殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 9.45 | 15.0 | 24.0 |
| 高壓密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 6.93 | 11.0 | 17.6 |
| 低壓密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | JB/T 12955-2016 氧氣用閥門 技術條件 | |||||
| 結構長度 | GB/T 12221-2005 金屬閥門 結構長度 | |||||
| 法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406等 | |||||
| 檢驗試驗 | GB/T 26480-2011 閥門的檢驗和試驗 | |||||
氧氣球閥主要尺寸
| 公稱壓力 PN | 公稱通徑 DN | 外形及連接尺寸/mm | |||||
| L | D | D1 | D2 | b-f | Z-?d | ||
| 16 | 25 | 165 | 115 | 85 | 68 | 18-2 | 4-14 |
| 32 | 180 | 140 | 100 | 78 | 18-2 | 4-18 | |
| 40 | 190 | 150 | 110 | 88 | 18-2 | 4-18 | |
| 50 | 216 | 165 | 125 | 102 | 18-2 | 4-18 | |
| 65 | 241 | 185 | 145 | 122 | 18-2 | 8-18 | |
| 80 | 283 | 200 | 160 | 138 | 20-2 | 8-18 | |
| 100 | 305 | 220 | 180 | 158 | 20-2 | 8-18 | |
| 125 | 356 | 250 | 210 | 188 | 22-2 | 8-18 | |
| 150 | 394 | 285 | 240 | 212 | 22-2 | 8-22 | |
| 200 | 457 | 340 | 295 | 268 | 24-2 | 12-22 | |
| 250 | 533 | 405 | 355 | 320 | 26-2 | 12-26 | |
| 300 | 610 | 460 | 410 | 378 | 28-2 | 12-26 | |
| 350 | 686 | 520 | 470 | 428 | 30-2 | 16-26 | |
| 400 | 762 | 580 | 525 | 490 | 32-2 | 16-30 | |
| 450 | 864 | 640 | 585 | 550 | 40-2 | 20-30 | |
| 500 | 914 | 715 | 650 | 610 | 44-2 | 20-33 | |
| 600 | 1067 | 840 | 770 | 725 | 54-2 | 20-36 | |
| 表中為HG/T 20592-2009標準PN16法蘭連接固定球球閥的尺寸，如需其他規格參數，請咨詢汗越閥門技術部！ | |||||||
氧氣球閥結構圖
如果你需訂購我廠其他法蘭球閥產品，咨詢時煩請說明規格型號，本產品受流體沖擊的閥內件，當工作壓力p不大于2.58MPa時，采用厚度不小于6.35mm的奧氏體不銹鋼、奧氏體不銹鋼堆焊鈷基合金；當工作壓力在2.58MPa≤p≤3.0MPa范圍內時，選用豁免材料或用不銹鋼堆焊銅、鎳或Monel合金。
