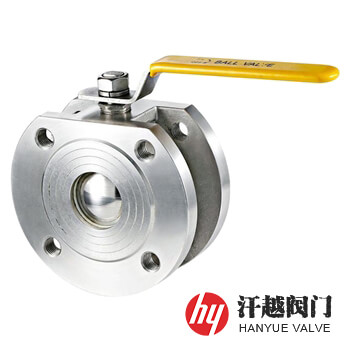

超薄球閥產品概述
超薄球閥是一種由閥體、端蓋、閥座、球體、閥桿和傳動機構等部件組成的對夾法蘭連接球閥，其閥體呈扁圓柱體形，閥座為環形鑲在閥體和端蓋之間所設有的凹槽內，端蓋通過螺紋與閥體擰固而壓緊，環形的墊片套裝在端蓋連接螺紋根部，用于端蓋與閥體之間的密封，球體環抱在兩閥座之間，用于開啟、截?cái)嗤ǖ馈Ｖ雇茐|片套裝在閥體內的閥桿上，使閥桿的端面與閥體的閥桿孔端面不直接接觸，圓柱形的閥桿套裝在閥體內，與球體以對扁連接，是旋轉啟閉球體的傳遞件。該閥采用超薄結構設計，使閥門的連接結構長度大大縮短，節約了閥門的安裝空間。本產品主閥體采用精密鑄造或鍛造，大大提高了其外觀質量，密封具有可調節性，密封副間的磨擦力小，啟閉力矩輕，具有耐高溫、耐腐蝕特點，適用于粘度高和帶有懸浮顆粒介質的管道。
超薄球閥部件材料
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 閥 體 | WCB | CF8 | CF3 | CF8M | CF3M |
| 2 | 端 蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SS+HF | ||||
| 4 | 球 體 | 2Cr13 | 304 | 304L | 316 | 316L |
| 5 | 閥 桿 | 2Cr13 | 304 | 304L | 316 | 316L |
| 6 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | ||||
| 7 | 填料壓板 | WCB | CF8 | CF3 | CF8M | CF3M |
| 8 | 螺 母 | 45# | 304 | 304 | 304 | 304 |
超薄球閥性能規范
| 公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
| 殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
| 液體高壓密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
| 氣體低壓密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | GB/T 12237、GB/T 21385、API 608、ASME B16.34 | ||||
| 結構長度 | GB/T 12221、ASME B16.10 | ||||
| 連接法蘭 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
| 檢驗試驗 | GB/T 26480、JB/T 9092、GB/T 13927、API 598 | ||||
超薄球閥主要尺寸
| 公稱壓力 PN | 公稱通徑 DN | 結構尺寸/mm | 公稱壓力 PN | 公稱通徑 DN | 結構尺寸/mm | ||
| d | L | d | L | ||||
| 16 | 15 | 15 | 35 | 16 | 65 | 57 | 95 |
| 20 | 17 | 38 | 80 | 73 | 118 | ||
| 25 | 24 | 42 | 100 | 90 | 140 | ||
| 32 | 30 | 50 | 125 | 110 | 165 | ||
| 40 | 36 | 62 | 150 | 125 | 195 | ||
| 50 | 46 | 72 | 200 | 190 | 275 | ||
| 以上尺寸僅供參考，表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | |||||||
超薄球閥結構圖
